仕様
| 電源 | ５〜32 V (DC) |
|---|---|
| 消費電力 | 平均 0.2 W 最大 5.0 W LTE でのクラウド接続時。外部供給なし。LTE環境により変動。 |
| スリープ動作 | タイマー（１秒〜64800 秒または１分〜64800 分） ※ 消費電力はEdge Microより大きく、接続構成に依存。 |
| 動作保証温度範囲 | −10〜60 ℃ (筐体を含めた全体) （内部の電子部品は−20〜85 ℃） |
| 固定方法 | ①置く・接着 ②DINレール ③スライド式アタッチメント |
| obnizOS | obnizOS 5 以上 秘密鍵認証・TLS1.2通信対応 詳細はobnizOSガイド参照。 |
| Wi-Fi | IEEE 802.11b/g/n（2 GHz） WAN または Snifferとして利用可能。 |
| Ethernet | 10 / 100 Mbps WANまたはLANとして利用可能 ケーブル自動判定なし（ハブはストレート接続） PoE なし。 |
| LTE | LTE-M / NB-IoT Band 1/3/19/26/28 周波数: 2100/1800/850/850/700 MHz |
| Bluetooth | BLE5, Coded PHY |
| GPS/GNSS | 今後のOSで対応予定。現時点ではQwiic接続対応。 コネクタ: SMA LNA搭載アクティブアンテナ推奨 対応衛星: GPS L1 C/A, QZSS L1 C/A |
| USB | USB（CDC） |
| デジタルIO | 出力２／入力２ |
| アナログ入力 | ２ ch (0–3.0 V) |
| UART | １ ch Qwiic経由でCOMSまたはRS232/422/485対応。 |
| I2C | １ ch |
| 拡張端子 | Qwiic端子 |
| シリアル通信 | RS232 / RS422 / RS485 １ ch 半二重 終端抵抗内蔵（120Ω）設定可 トランシーバー: SP3485, MAX3221 データビット: 5/6/7/8bit ストップビット: 1/1.5/2 パリティ: なし/偶数/奇数 フロー制御: なし / ハードウェア(RTS/CTS, Qwiicのみ指定可) DE/RE制御: OSによる自動DE制御あり。 |
| CAN | １ ch 終端抵抗内蔵(120Ω) 設定可 25〜1000 kbps対応 トランシーバー: ATA6561 |
| リレー | １ ch SSR ブロッキング電圧: 60 V オン抵抗: 16Ω 最大連続電流: 100 mA 最大ピーク電流: 350 mA |
| 付属品 | LTEアンテナ QRシール 終端抵抗ピン ×2 (RS485・CANBus) 4Pコネクタ ×2 |
| 利用可能国 | 日本 ベトナム（Wi-Fi の場合） |
| 認証 | LTE: R 005-102592 Wi-Fi/BLE: 007-AM0211 |

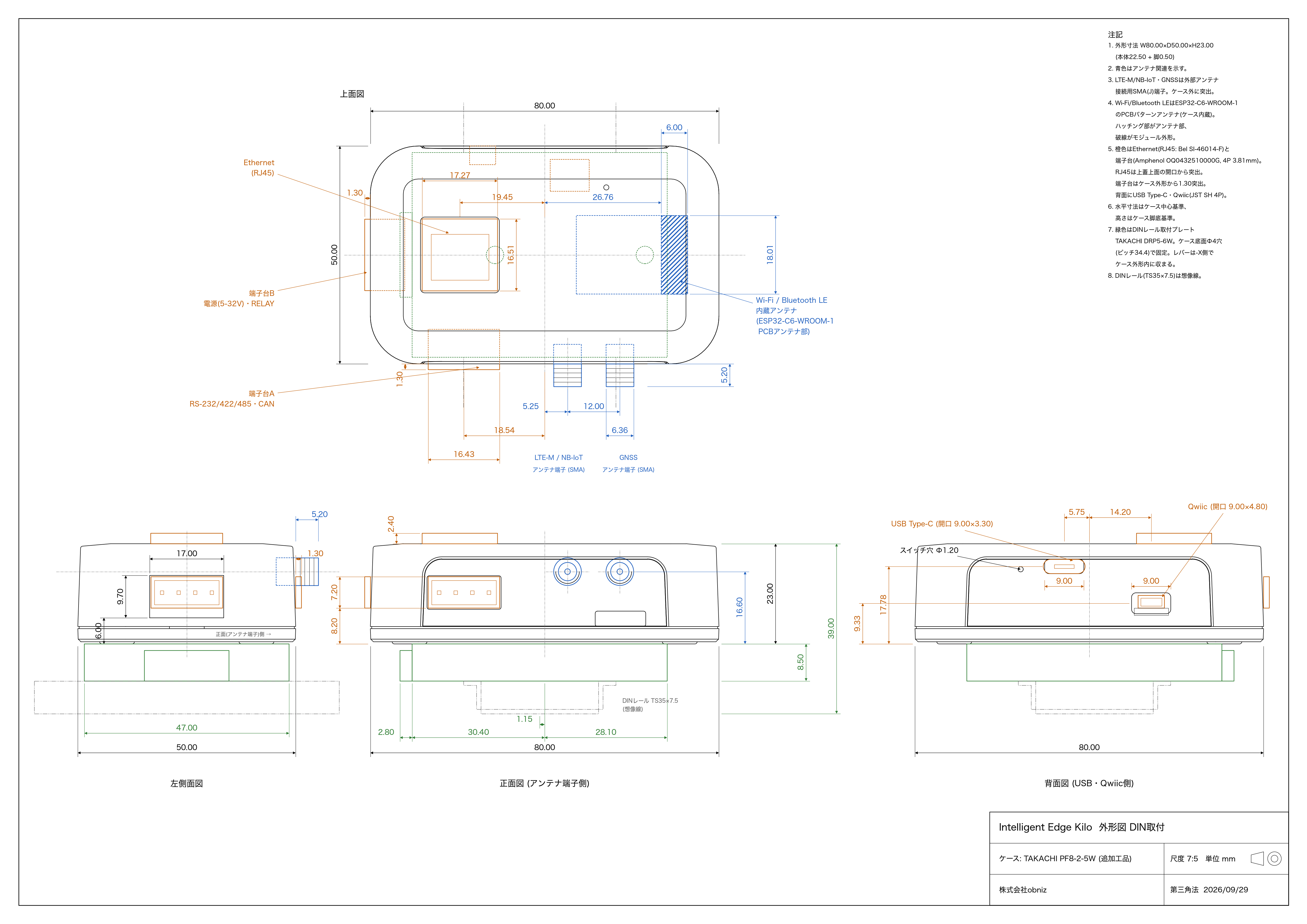

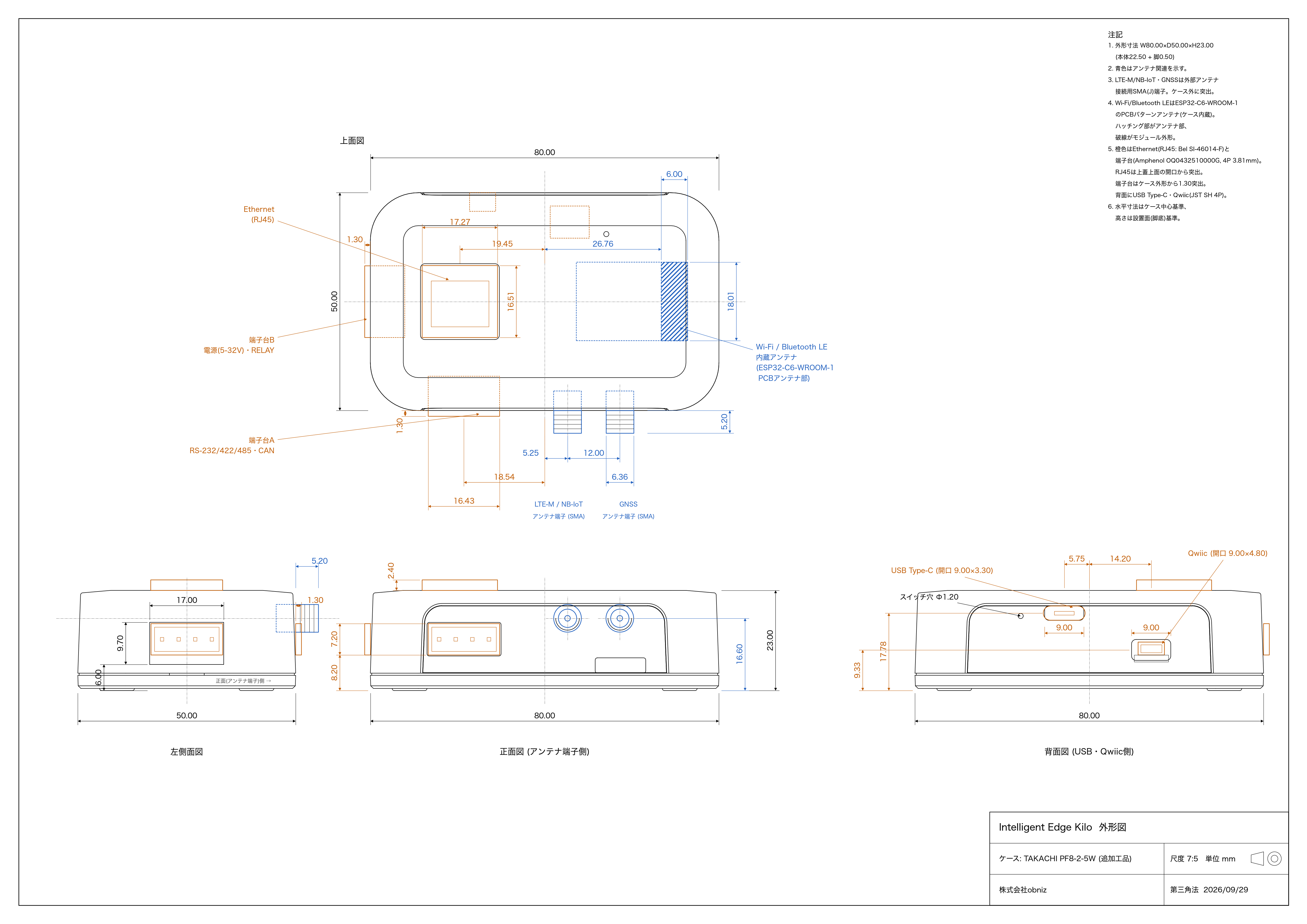

外形

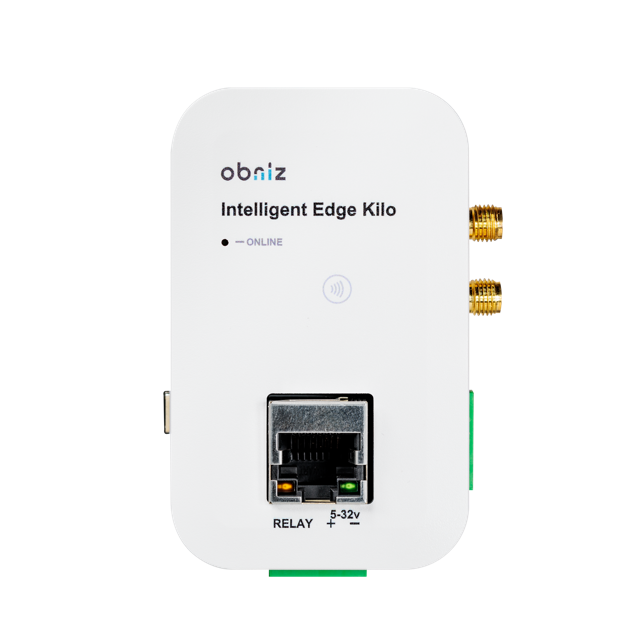

⚫︎正面

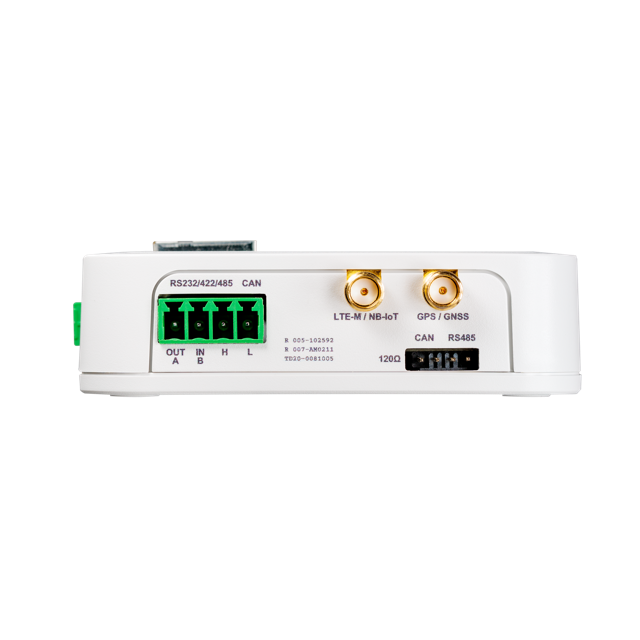

⚫︎側面
